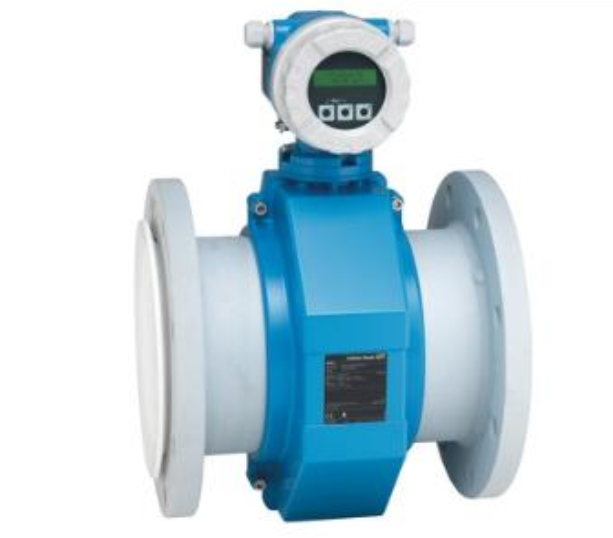

經濟型流量計，搭載高性價比變送器

Promag E是化工行業的標準型電磁流量傳感器。為化工客戶提供的解決方案。在基本應用場合和直接集成中與Promag 10變送器配套使用，Promag 10E在許多應用場合中提供高精度液體測量，它是降低客戶使用成本的解決方案。Promag 10E提供一體式或分體式儀表。

優勢

經濟型傳感器：基本要求的理想解決方案

節能的流量測量：不會因管道橫截面積限制而產生壓損

免維護：無可移動部件

使用經濟：設計用于簡單應用和直接集成

操作安全：顯示可讀過程信息

完全符合工業標準：IEC/EN/NAMUR

應用領域

雙向測量原理不受壓力、密度、溫度和粘度的影響

完全適用于化工和過程行業中的基本應用

設備特性

標稱口徑：max.DN 600 (24")

所有常用的過程連接

PTFE內襯

兩行顯示，按鍵操作

提供一體式或分體式儀表

HART通信

特征和規格

產品標題

經濟型流量計，搭載高性價比變送器。完全適用于化工和過程行業中的基本應用。

傳感器特點

經濟型傳感器：基本要求的理想解決方案。節能的流量測量：管道內無其他裝置，無壓損。免維護：無移動部件。公稱口徑：大DN 600 (24")。所有通用過程連接。

變送器特點

使用經濟：適用于簡單應用，直接集成。操作安全：顯示模塊提供簡單易讀的過程信息。完全符合工業標準：IEC/EN/NAMUR。兩行顯示，按鍵操作。提供一體式或分體式儀表。

公稱口徑范圍

DN 15...600 (?...24")

接液部件材質

內襯：PTFE

電極：1.4435 (316L)，Alloy C22, 2.4602 (UNS N06022)合金

測量變量

體積流量

大測量誤差

體積流量：±0.5 % o.r. ± 1 mm/s (0.04 in/s)

測量范圍

4 dm3...9600 m3/h (1...44 000 gal/min)

大過程壓力

PN 40，Cl. 150，20K

介質溫度范圍

–10...+110 °C (+14...+230 °F)

環境溫度范圍

–10...+60 °C (+14...+140 °F)

傳感器外殼材質

DN 15...300 (?...12")：鋁合金AlSi10Mg，帶涂層

DN 350...600 (14...24")：碳鋼，帶保護漆涂層

傳感器接線盒：鋁合金AlSi10Mg，帶涂層

變送器外殼材質

粉末壓鑄鋁

防護等級

一體式儀表：IP67，type 4X

分體式傳感器（標準）：IP67，type 4X

分體式傳感器（可選）：IP68，type 6P

分體式變送器：IP67，type 4X

顯示/操作

兩行顯示，按鍵操作

通過現場顯示單元和調試軟件設置

輸出

4...20 mA HART（有源）

脈沖/開關量輸出（無源 ）

輸入

無

數字通信

HART

電源

11...40 VDC

85...250 VAC（45...65 Hz）

20...28 VAC（45...65 Hz）

防爆認證

cCSAus

產品安全性

CE認證、C-tick認證、EAC認證

計量認證和證書

在認證標定裝置上標定（符合ISO/IEC 17025標準）

壓力認證和證書

PED

電磁流量計 10E15, DN15 1/2"

電磁流量計 10E1F, DN150 6"

電磁流量計 10E1H, DN100 4"

電磁流量計 10E1Z, DN125

電磁流量計 10E25, DN25 1"

電磁流量計 10E2F, DN250 10"

電磁流量計 10E2H, DN200 8"

電磁流量計 10E32, DN32

電磁流量計 10E3F, DN350 14"

電磁流量計 10E3H, DN300 12"

電磁流量計 10E40, DN40 1 1/2"

電磁流量計 10E4F, DN450 18"

電磁流量計 10E4H, DN400 16"

電磁流量計 10E50, DN50 2"

電磁流量計 10E5H, DN500 20"

電磁流量計 10E65, DN65

電磁流量計 10E6H, DN600 24"
