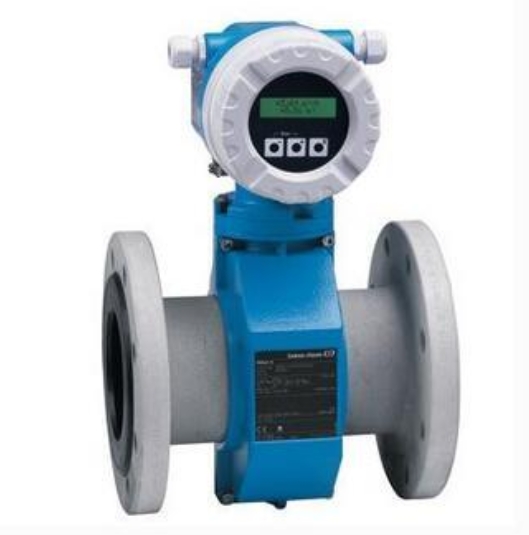

適用于水和污水行業基本應用的流量計，搭配經濟高效的變送器

Promag W 通過各項認證（例如：飲用水認證），可廣泛適用于各類應用。搭配 Promag 10 變送器，可滿足基本應用要求，便于直接集成。Promag 10W 可在各類應用中測量液體，是幫助客戶盡量降低成本的解決方案。Promag 10W 有一體式和分體式可選。

優勢

設計靈活 - 傳感器采用固定或松套法蘭過程連接

測量可靠 - 無前直管段要求的情況下亦可測量

提升工廠可用性 - 符合行業特定要求的傳感器

經濟 - 為簡便運用和直接集成設計

操作安全 - 顯示模塊提供簡單易讀的過程信息

完全符合行業標準 - IECE/EN/NAMUR

應用領域

雙向測量原理不受壓力、密度、溫度和粘度等參數影響

適用于進水口測量等基本任務。

設備特點

飲用水認證

防護等級IP68（6P型外殼）

2行顯示，帶按鍵

設備分一體型或分體型兩種規格

HART

特征和規格

液體

測量原理

電磁

產品標題

傳感器防護等級IP68（Type 6P），搭配經濟型變送器使用。水和污水行業苛刻應用的流量計。

傳感器特點

長時間操作安全可靠：堅固耐用的整體焊接型傳感器。節能的流量測量：管道內無其他裝置，無壓損。免維護：無移動部件。通過飲用水認證。防護等級為IP68（Type 6P）。

變送器特點

使用經濟：適用于簡單應用，直接集成。操作安全：顯示模塊提供簡單易讀的過程信息。完全符合行業標準：IEC/EN/NAMUR。兩行顯示，按鍵操作。提供一體式或分體式儀表。

公稱口徑范圍

DN 25...2000

1"...78"

接液部件材質

內襯：硬橡膠、聚氨酯

測量變量

體積流量

大測量誤差

±0.5% o.r. ± 2 mm/s (±0.5% o.r. ± 0.08 in/s)

測量范圍

9 dm3/min...110 000 m3/h (2.5 gal/min...700 Mgal/d)

大過程壓力

PN 40、Class 300、20K

介質溫度范圍

0..+80 °C (+32...+176 °F)，–20...+50 °C (–4...+122 °F)

環境溫度范圍

–40...+60 °C (–40...+140 °F)

傳感器外殼材質

DN 25...300 (1...12")：鋁合金AlSi10Mg涂層

DN 25...2000 (1...78")：碳鋼，帶保護漆涂層

傳感器接線盒（標準）：鋁合金AlSi10Mg涂層

傳感器接線盒（可選）：聚碳酸酯

變送器外殼材質

粉末壓鑄鋁

防護等級

防護等級：IP66/67, type 4X；IP68, type 6P

顯示/操作

兩行背光顯示

按鍵操作

輸出

4...20mA +脈沖/狀態（可設置）

數字通信

HART

電源

20...28 VAC

85...250 VAC

20...28 VAC / 11...40 VDC

防爆認證

FM

CSA

產品安全性

CE認證、C-tick認證、EAC認證

壓力認證和證書

證書/測試：PED/VDS

衛生型認證和證書

飲用水認證：ACS、KTW/W270、NSF 61、WRAS BS 6920

電磁流量計 10W1F, DN150 6"

電磁流量計 10W1H, DN100 4"

電磁流量計 10W1Z, DN125

電磁流量計 10W25, DN25 1"

電磁流量計 10W2F, DN250 10"

電磁流量計 10W2H, DN200 8"

電磁流量計 10W32, DN32

電磁流量計 10W3F, DN350 14"

電磁流量計 10W3H, DN300 12"

電磁流量計 10W3S, DN375 15"

電磁流量計 10W40, DN40 1 1/2"

電磁流量計 10W4F, DN450 18"

電磁流量計 10W4H, DN400 16"

電磁流量計 10W50, DN50 2"

電磁流量計 10W5H, DN500 20"

電磁流量計 10W65, DN65

電磁流量計 10W6H, DN600 24"

電磁流量計 10W7F, DN750 30"

電磁流量計 10W7H, DN700 28"

電磁流量計 10W80, DN80 3"

電磁流量計 10W8H, DN800 32"

電磁流量計 10W9H, DN900 36"

電磁流量計 10WE0, DN2000

電磁流量計 10WT0, DN1000 40"

電磁流量計 10WT2, DN1200 48"

電磁流量計 10WT4, DN1400

電磁流量計 10WT6, DN1600

電磁流量計 10WT8, DN1800 72"

電磁流量計 10WV0, AWWA 42"

電磁流量計 10WV3, AWWA 54"

電磁流量計 10WV5, AWWA 60"

電磁流量計 10WV6, AWWA 66"

電磁流量計 10WV9, AWWA 78"
